罗斯蒙特475手操器工作原理
详细说明：
罗斯蒙特475手操器工作原理
罗斯蒙特475手操器（Rosemount 475 Field Communicator）是工业自动化领域广泛使用的手持终端设备。关于它的工作原理，简单来说，它并不是一个简单的“读卡器”，而是一台运行着特定操作系统的专用计算机，通过数字通信协议与现场的智能仪表进行“对话”。
结合我掌握的信息，为你详细拆解它的工作原理如下：
🧠 1. 核心机制：数字通信协议（HART & FF）
475手操器工作的基础是支持工业标准的通信协议，主要是 HART协议（Highway Addressable Remote Transducer）和 基金会现场总线（Foundation Fieldbus, FF）。
“对话”方式：在工业现场，4-20mA的模拟信号通常用于传输主要的测量数据（如压力、温度）。475手操器利用频移键控（FSK）技术，在4-20mA的直流信号上叠加高频数字信号。
互不干扰：这种叠加非常巧妙，数字信号（HART通信）的平均值为零，因此不会干扰原有的4-20mA模拟信号的传输。这意味着你在使用475手操器读取仪表参数或修改量程时，控制室的DCS/PLC系统依然能正常接收模拟信号，通信过程是“透明”的，不会中断生产。
⚙️ 2. 硬件连接与信号交互
从物理连接上看，475手操器通常并联在回路中（或者串联在电源正极），它的工作流程如下：
连接回路：将手操器的测试线夹在变送器的接线端子上（或者串联在回路中）。
供电与通信：手操器通过回路获取电力，同时建立通信通道。
发送指令：当你点击屏幕上的“读取参数”或“修改量程”时，手操器将指令编码成HART数字信号发送给仪表。

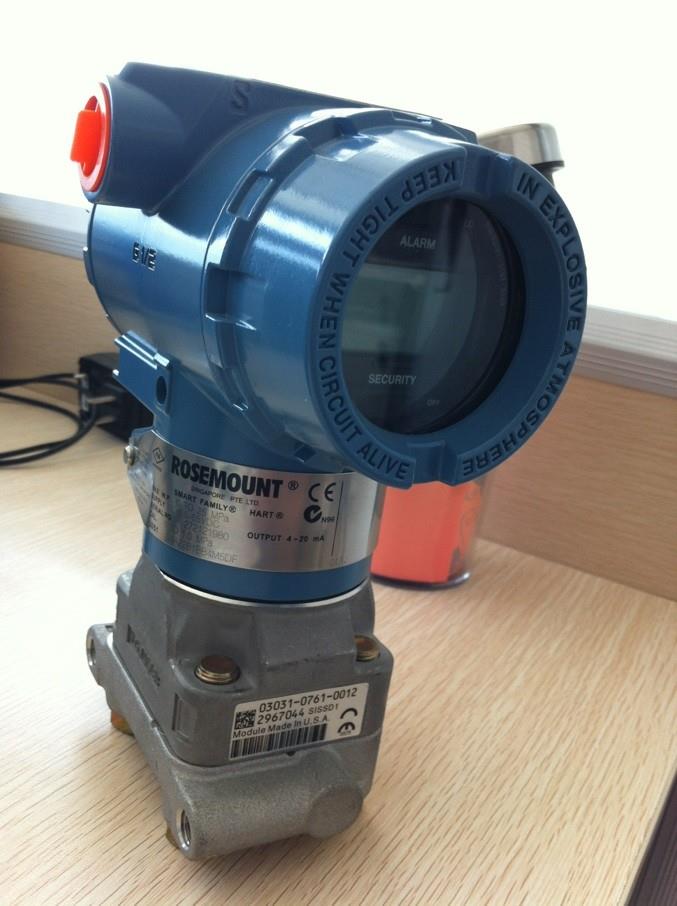

接收反馈：现场仪表（如压力变送器）接收到信号后，执行指令，并将数据（如PV值、量程上限、诊断信息）打包发回给手操器。
屏幕显示：手操器接收到数据，通过内部的处理器解码，并以图形化、菜单化的形式显示在彩色触摸屏上。
📱 3. 软件系统与设备描述（EDD）
475手操器之所以能“听懂”不同品牌、不同类型仪表的语言，是因为它内置了强大的软件系统：
操作系统：它基于 Windows CE 实时操作系统，拥有32MB的应用内存和1GB的存储内存。
设备描述文件（DD/EDD）：这是手操器工作的“翻译字典”。每种智能仪表都有独特的命令集。475手操器内部存储了大量的设备描述文件，它能自动识别仪表类型，并调用对应的DD文件，从而生成正确的操作界面（例如显示“调零”、“修改单位”等按钮）。
通用性：得益于这些“字典”，475手操器不仅能管理罗斯蒙特自家的仪表，还能支持超过100个供应商的1100多种HART和FF设备。
📊 475手操器工作原理总结表
为了让你更直观地理解，我整理了以下关键要素表：
表格
组成部分 关键技术/参数 作用
通信协议 HART (v5/6/7), FF, WirelessHART 确保与现场仪表的数字信号兼容
通信方式 频移键控 (FSK) 在4-20mA模拟信号上叠加数字信号，互不干扰
硬件接口 3个4mm香蕉孔（测试线） 连接仪表端子，传输数据与能量
软件核心 Windows CE + EDDL (设备描述) 解析数据，提供图形化操作界面
供电方式 锂离子电池 + 回路取电 独立工作，支持本安环境
🛠️ 实际应用中的“工作”表现
在实际工作中，你利用475手操器主要完成以下几类“交互”，这些都基于上述原理：
参数设置：例如修改变送器的量程上限（URV）或下限（LRV），改变输出信号类型（线性/开方）。
零点校准：发送指令让变送器执行“微调零点”，修正因环境变化产生的漂移。
回路测试：模拟输出4-20mA信号，检查控制系统是否正常接收。
故障诊断：读取仪表的自诊断信息，如传感器故障、超量程报警等。
