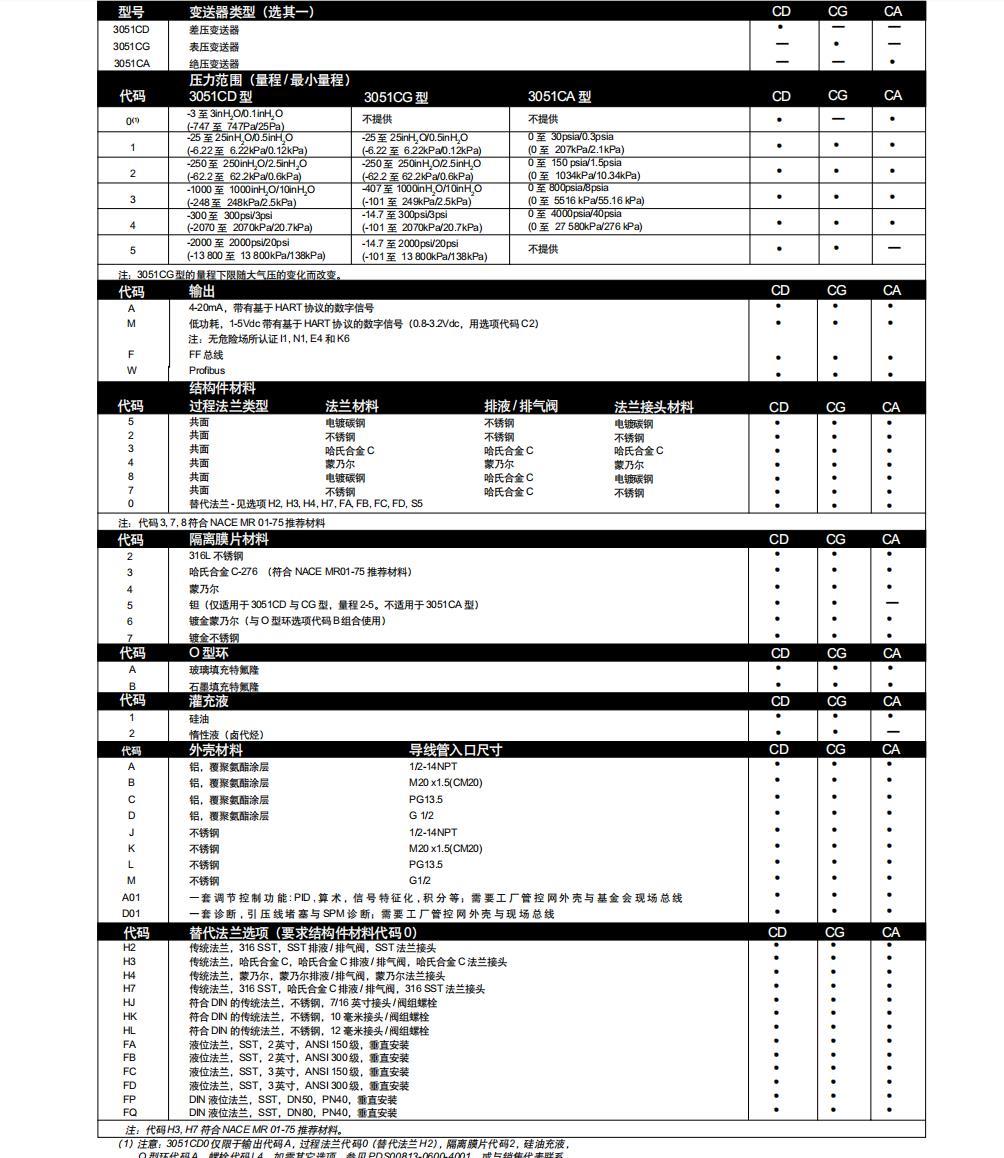

型号
变送器类型(选其一)
3051CD
差压变送器
3051CG
表压变送器
3051CA
绝压变送器
压力范围(量程/最小量程)
代码
3051CD型
3051CG型
3051CA型
-3至3mH,00.1inH₂O
000
不提供
不提供
(-747至747Pa/25Pa)
-25至25inH,0N0.5inHO
-25至25mH₂00.5nHO
0至30psia/0.3psa
1
(622至6.22kPa/0.12kPa)
(6.22至622kPa/0.12kPa)
(0至207kPa/2.1kPa)
-250至250inH.O/2.5mH.O
-250至250nH,O/2.5inHO
0至150 psia/1.5psia
2
(62.2至622kPa/06kPa)
(622至622NFa/0.6kPa)
(0至1034kPa/1034kPa)
-1000至1000imH,O/10nHo
407至1000mHOnHo
0至800psia/8psa
3
(-101至249kPa/2.5kPa)
(0至5516kPa/55.16 NPa)
(248至248kPa/2.5kPa)
-300至300psi/3psi
14.7至3000sV3ps
0至4000psia/40psia
4
(-2070至2070kPa/20.7kPa)
(-101至2070kPa/20.7kPa)
(0至27580kPa/276NPa)
-2000至2000psi120psi
-14.7至2000psl20psi
5
不提供
(-13800至13800kPa/38kPa)
(-101至13800kPa/138kPa)
注3051CG型的量程下限随大气压的变化而改变。
代码
输出
A
420mA,带有基于HART协议的数字信号
M
低功耗，1-5Vdc带有基于HART协议的数字信号(0.832Vdc,用选项代码C2)
注：无危险场所认证1,N1,E4和K6
F
FF总线
W
Profitus
结构件材料
代码
过程法兰类型
法兰材料
排液/排气阀
法兰接头材料
5
共面
电镀碳钢
不锈钢
电镶碳钢
2
共面
不锈钢
不锈钢
不锈钢
3
共面
哈氏合金C
哈氏合金C
哈氏合金C
4
共面
蒙乃尔
蒙乃尔
蒙乃尔
8
共面
电镀碳钢
哈氏合金C
电镀碳钢
7
共面
不锈钢
哈氏合金C
不锈钢
0
替代法兰-见选项H2,H3,H4,H7,FAFB,FC,FD,S5
注：代码3.7,8符合NACEMR 01-75推荐材料
代码
隔离膜片材料
2
316L不锈钢
3
哈氏合金C-276(符合NACE MR01-75推荐材料)
4
蒙乃尔
5
钽(仅适用于3051CD与CG型，量程25。不适用于3051CA型)
6
镀金蒙乃尔(与O型环选项代码B组合使用)
7
镀金不锈钢
代码
0型环
A
玻璃填充特氟隆
B
石墨填充特氮庭
代码
灌充液
1
硅油
2
惰性液(卤代烃)
代码
外壳材料
导线管入口尺寸
A
铝，覆聚氨酯涂层
112-14NPT
B
铝，覆聚氨酯涂层
M20×1.5(CM20)
c
铝，覆聚氨酯涂层
PG13.5
D
铝，覆聚氨酯涂层
G 112
J
不锈钢
112-14NPT
K
不锈钢
M20×1.5(CM20)
L
不锈钢
PG13.5
M
不锈钢
G12
A01
一套调节控制功能：PD,算术，信号特征化，积分等；需要工厂管控网外克与基金会现场总线
D01
一套诊断，引压线堵塞与SPM诊断；需要工厂管控网外克与现场总线
代码
替代法兰选项(要求结构件材料代码0)
H2
传统法兰，316 SST,SST排液/排气阀，SST法兰接头
H3
传统法兰，哈氏合金C,哈氏合金C排液/排气阀，哈氏合金C法兰接头
H4
传统法兰，蒙乃尔，蒙乃尔排液/排气阀，蒙乃尔法兰接头
H7
传统法兰，316 SST,哈氏合金C排液/排气阀，316 SST法兰接头
HJ
符合DIN的传统法兰，不锈钢，7/16英寸接头/阀组螺栓
HK
符合DIN的传统法兰，不锈钢，10毫米接头/阀组螺栓
HL
符合DN的传统法兰，不锈钢，12毫米接头/阀组螺栓
FA
液位法兰，SST,2莫寸，ANSI150级，重直安装
FB
液位法兰，SST, 2英寸，ANSI300级，垂直安装
FC
液位法兰，SST,3英寸，ANSI 150级，垂直安装
FD
液位法兰，SST,3英寸，ANSI300级，垂直安装
FP
DIN液位法兰，SST,DN50,PN40,垂直安装
FQ
DN液位法兰，SST,DN80,PN40,重直安装
CD
CD
CD
CD
CD
CD
CD
CD
CD
CG
CG
CG
CG
CG
CG
CG
CG
CG
CA
CA
CA
CA
CA
CA
CA
·一
CA
CA
代码
55
代码
S4
S3
代码
豆
代码
S7
S8
80
S9
代码
BB
B2
B3
B7
B8
B9
BA
BC
代码
F6
K5
C6
K8
KB
1
N1
E8
E日0
N7
!百工
KB
KD
IA
代码
L4
L5
L6
代码
M5
MB
代码
Q4
Q⁸
Q16
a3
J19
J3
T1
C1
C2
C3
CN⁹
PR
阳告
D7
D8
D9
P9
V5
C4
P4
R
典型型号
阀组一体化安装选项
一体化安装305型阀组
二体化安装一次元件(可选)
工厂组装罗斯蒙特一次测量元件(阿牛巴或1195一体化孔板)
注：安装好一次测量元伴时，最大工作压力等于变送器或一次测量元件中的小者。
变送器量程1-4可选工厂装配一次元件。
工厂组装罗断蒙特405一次元件
远传 可选)
注标准法兰和接头螺栓是奥氏体316不锈钢
一个运传(直接安装式或毛细管式)
两个远传，(真接安装式或毛细管式)
可选名测技运传用于青真空场食
注：标准法兰和接头螺栓是舆氏体316不锈钢
一个运传，全焊接系统(毛细管式)
两个运传，全焊接系统(毛细管式)
一个运传，全焊接系统(直接安装式)
两个远传，全焊接系统(一个直接安装式，一个毛细管式)
安装支架选项
共面法兰支架，用于2英寸管道安装或面板安装，全部为不锈钢
传统法兰支架，用于2英寸管道安装，碳钢螺栓
传统法兰支架，用于面板安装，碳钢螺栓
传统法兰平支架，用于2英寸管道安装，碳钢螺栓
B1支架，配300系列不锈钢螺栓
B2支架，配300系列不锈钢螺栓
B3支架，配300系列不锈钢螺栓
不锈钢B1支架，配300系列不锈钢螺栓
不锈钢3支架，配300系列不锈钢螺栓
危险场所认证
厂家互检(FM)隔爆认证
厂家互检(FM)非易燃与本质安全联合认证
厂家互检(FM)隔爆与本质安全认证
加拿大标准协会(CSA)隔爆与本质安全认证
(要求最大电压424Vdc)
CSA与CENELEC隔爆与本质安全综合认证(不适用于低功耗选项代码M)
FM和CSA隔爆及本安认证(不适用于低功耗选项代码M)
BASEEFA/CENELEC本质安全认证(不适用于低功耗选项代码M)
BASEEFAN型认证(不适用于低功耗选项代码M)
CESVCENELEC隔爆认证
日本工业标准(JIS)隔爆认证(不适用于低功耗选项代码M)
澳大利亚标准协会(SAA)隔爆认证
澳大利亚标准协会(SAA)本质安全认证
SAAN型认证
IUS本质安全认证(仅适用HART选项A)
17.N7和E7选项的组合
11和EB选项的组合
K5.C6,11和EB选项的组合。
ATEXRSCO本安，只适用于FF协议
螺栓选项
奥氏体316不锈钢螺栓
ANSVASTM-A-193-B7M螺栓
蒙乃尔螺栓
表头可选
液品表头，用于铝制外壳(仅限外壳代码A, B, C, D)
液品表头，用于不锈钢外壳(仅限外壳代码J, K,U)
其它选项
校验证书
材料可跟踪性证书，符合EN 102043.1B
卫生型远传膜片表面光洁认证
安全型仪表系统的质量认证
只有本机零点调整
无本机零点或量程调整
耐瞬变电压保护端子块
定制软件组态(陆合同完成CDS00805-0100-4001)
0.8-32Vdc输出，带有基于HART协议的数字信号(仅限输出代码M)
表压校验(仅限3051CA4型)
模拟输出级符合NAMUR推荐NE43,1996-6-27,报警方式一下限报警
静压测试
清洗，用于特殊应用场合
清洗，氯/氯含量<1PPM
12-14NPT过程接口(法兰按头)-材料与法兰材料相同
共面法兰，无排气/排液口
陶瓷球排气/排液阀
JIS过程接口-RCY4法兰带RCb法兰接头
4500psig静压极限仅限3051CD型，量程2-5)
外部接地螺钉组件
模拟输出级符合NAMUR推荐NE43
管线压力下标定
0.04%精度，5:1量程比(量程24)
3051CD 2 A 22 A 1 A B4
